NiMiBrainCloud(NMBC)平台使用手册

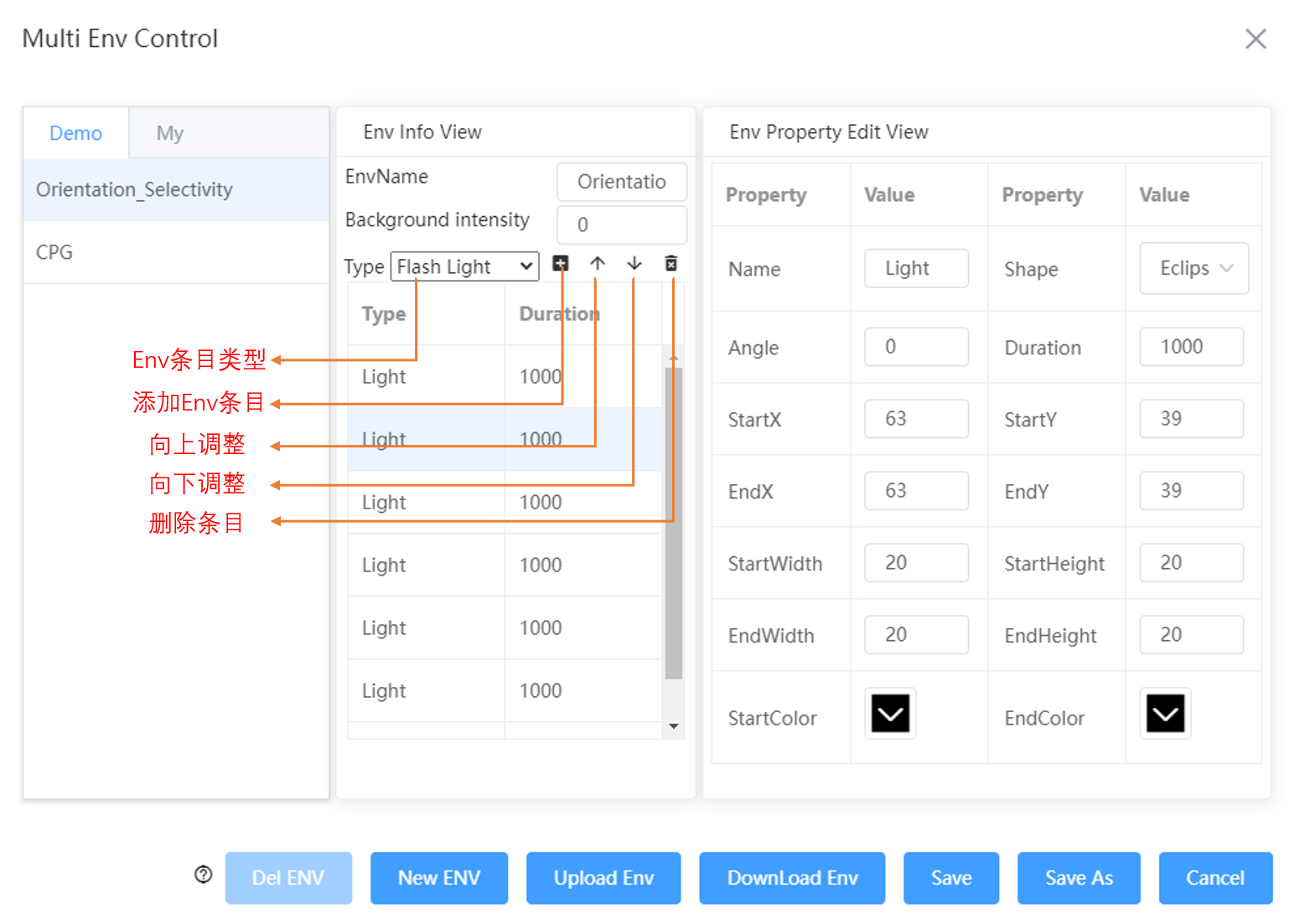

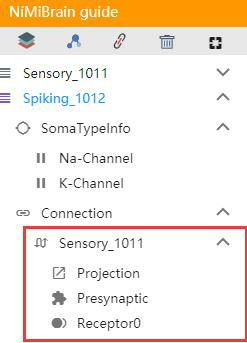

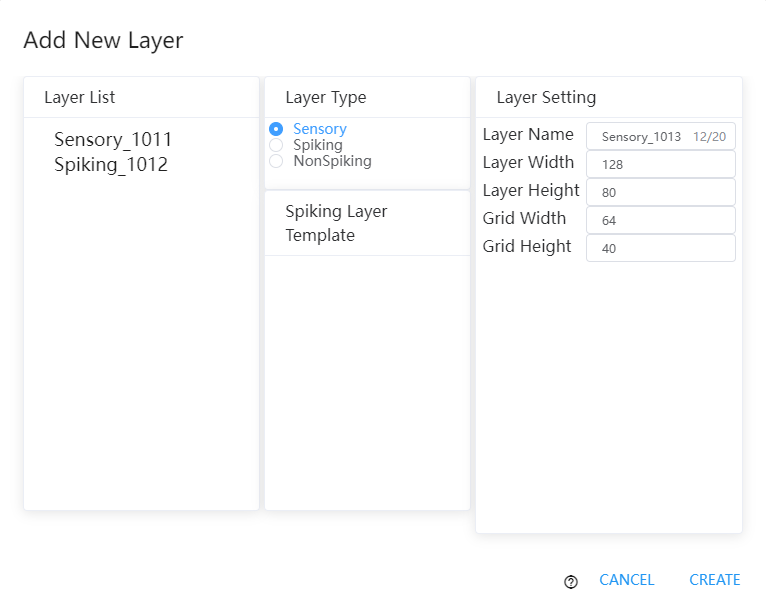

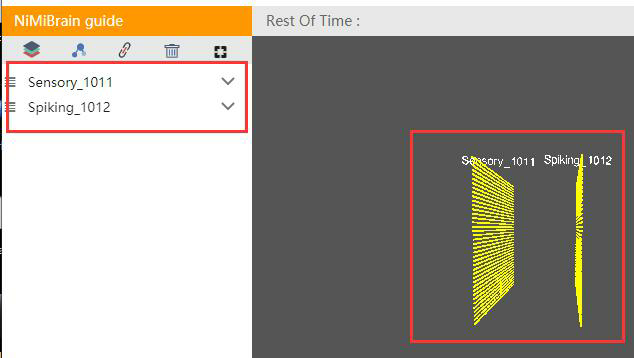

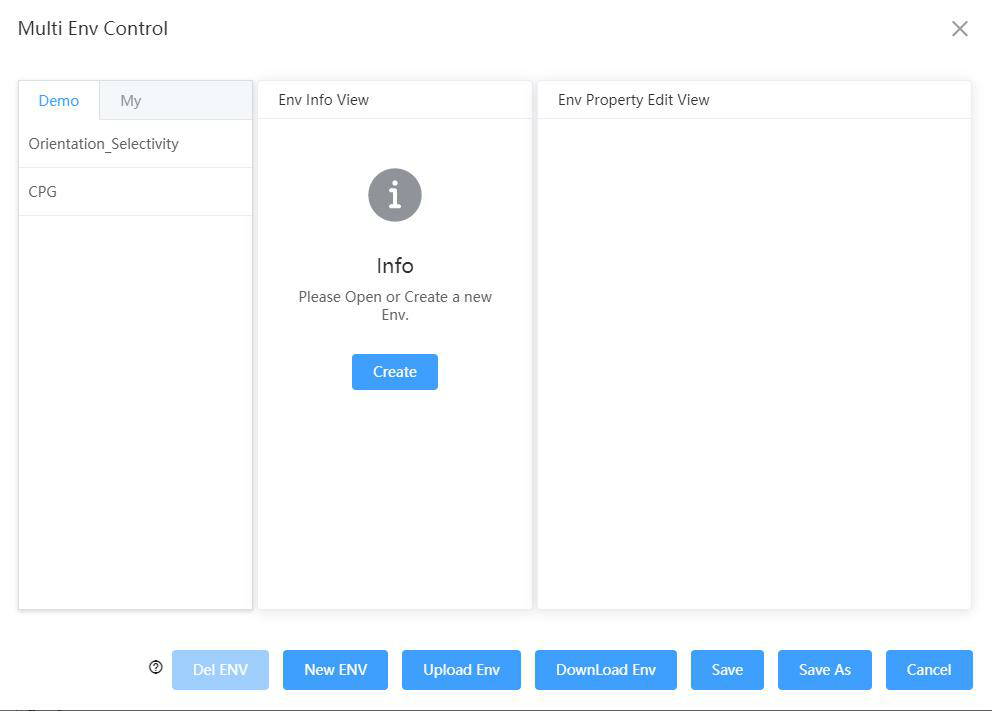

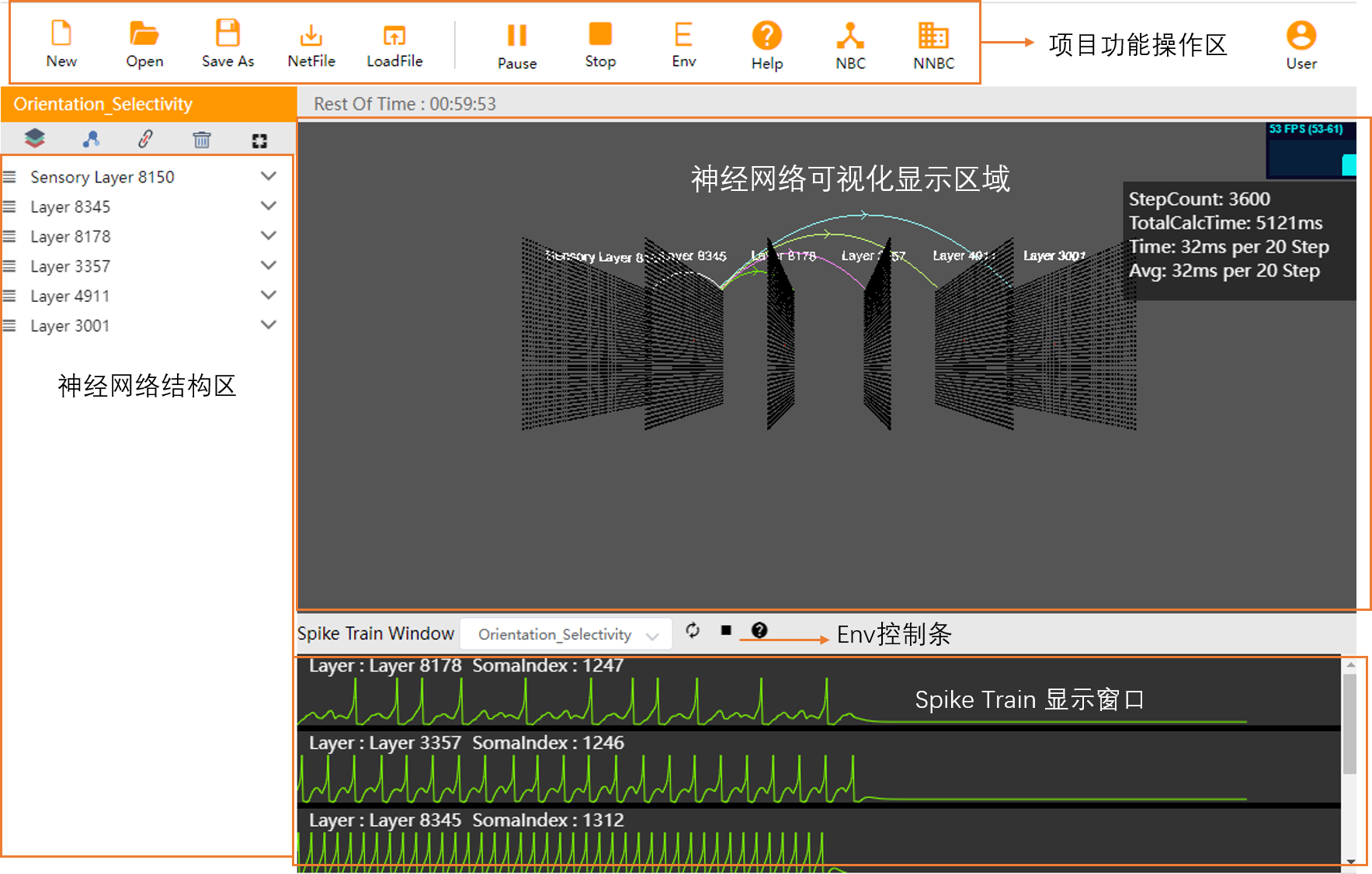

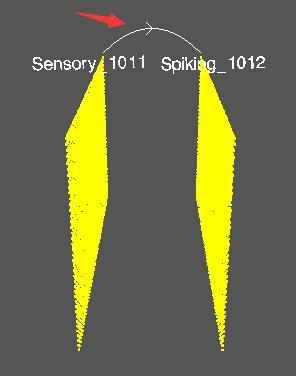

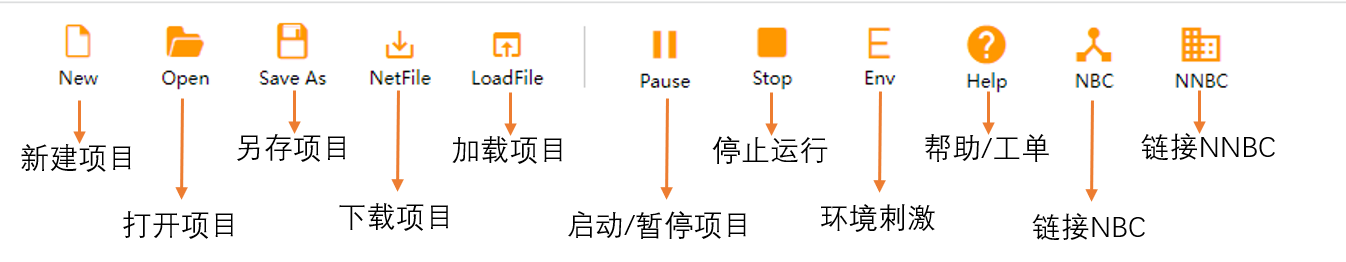

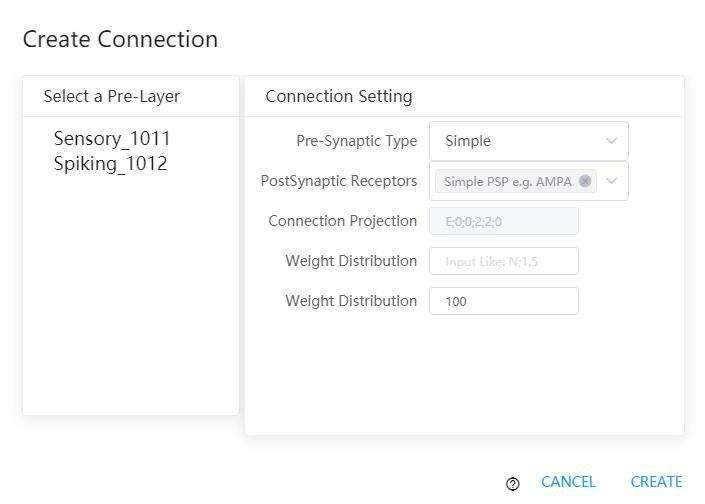

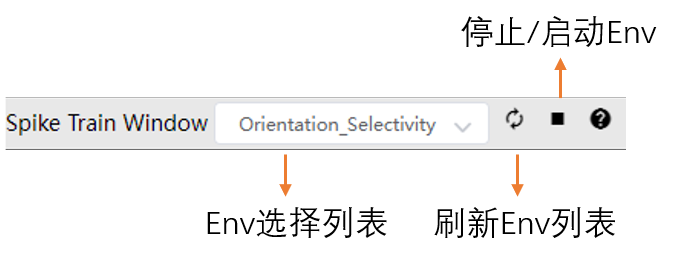

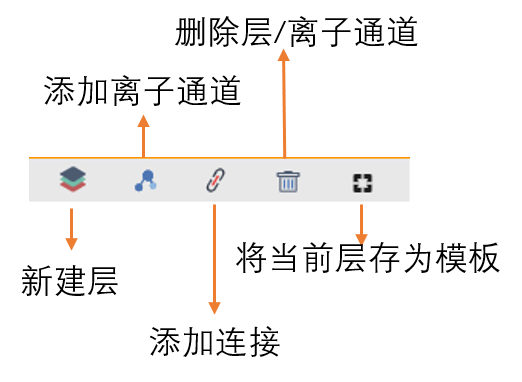

## 基本概念介绍 - **Env** ：环境刺激，主要用于为神经网络提供输入信号。 - **Layer**：神经网络层，是神经元的容器。在本模型中，每层神经网络仅包含一种类型的神经元。神经网络层又分为三种： - **Sensory Layer**：感知层，用于接收刺激信号，并产生电刺激信号 - **Spiking Layer**：脉冲层，可以根据传入的电刺激信号产生脉冲（Spiking）神经信号。 - **Non-Spiking Layer** 非感知无脉冲层。 - **Connection**：连接，也即层与层之间的连接，其本质上是层之间神经元的连接。 - **Receptor**：感受器 - **Channel**：离子通道，一个神经元可以包含多个离子通道。 ## 核心功能简介 - 创建、运行、暂停神经网络 - 支持实时渲染神经网络运行状态 - 内置80余种的离子通道，支持添加、修改自定义神经元离子通道 - 支持下载、上传网络项目文件，便于用户之间共享项目 - 支持实时绘制选择的神经元的Spike信息 ## 界面介绍  如上图，平台操作界面主要分为以下几个模块 + **项目功能操作区域** 主要包含与神经网络项目有关的功能，例如新建、打开、启动、停止、下载与上传等功能  + **神经网络可视化显示区域** 主要用来显示神经网络的可视化结构，以及运行时神经元的活动信息 + **神经网络树形结构区域** 网络结构的树形显示区域，显示层的列表、神经元的详细信息、连接的详细信息。工具栏的主要功能如下图：  + **SpikeTrain 显示窗口** 显示选中神经元以及连接的线性活动情况。 + **Env控制栏** 用于控制Env的选择、开启与停止。具体功能如下：  ## 新建项目 1. 单击【New】按钮，在弹出对话框中输入项目名称以及描述信息后，单击【Create】按钮完成项目创建。 2. 在创建新项目后，单击新建层，将会弹出【Add New Layer】窗口。  3. 在【Add New Layer】窗口中，【Layer List】是当前项目中已创建的层列表；【Layer Type】中可以选择将要创建的神经网络层类型；【Layer Setting】中包含了神经网络层的基本信息。  + **Layer Name** 层名称 + **Layer Width** 层的可视化视觉宽度 + **Layer Height** 层的可视化视觉高度 + **Grid Width** 一行神经元的数量 + **Grid Height** 一列神经元的数量 + 当前层神经元的总数等于**Grid Width** 与**Grid Height** 的乘积 填写数据完毕后单击【CREATE】按钮即可完成网络层创建 4. 可以重复2-3步骤进行多个神经网络层的创建 5. 至此一个简单的神经网络已经基本创建成功。在界面上可以看到类似下图的效果  ## 打开项目 单击菜单栏中的【Open】按钮，弹出项目列表窗口。在窗口的左侧是平台Demo项目，可以直接打开进行启动运行查看效果。右侧是自己创建的网络项目，单击项目列表中的删除按钮可以实现删除项目的功能。单击【Create】按钮可以弹出项目创建窗口。 对于打开的Demo项目，用户的修改将不会被保存，但是可以通过【Save As】方式另存为私有项目进行修改。 ## 离子通道 ### 添加离子通道 1. 在左侧【神经网络结构区域】中选中某一层后，单击离子通道按钮，如下图。   2. 在弹出的窗口中，左侧【Public】代表公共的离子通道，也是系统内置的离子通道库，用户可直接使用，也可以对其进行修改另存为【Private】私有的离子通道。中间是离子通道的属性列表，右侧是其关键参数跟随电压变化的图形。 3. 单击【OK】按钮即可将选中的离子通道添加至神经元模型中。 ### 离子通道参数说明 + **Name** 离子通道名称 + **bCaChannel** 是否是Ca通道，如果是，则选择True，该通道就会参与到Ca电流的计算中，否则选择False + **CaPct** 如果bCaChannel为True，则我们需要计算通过这个Ca通道进来的Ca离子的比例（可能会有其他离子通过Ca通道进入），这个CaPct就是比例，范围是0-1，对应0%到100% + **Erevs** 该通道的反转电位 + **Gmax** 该通道的最大电导，非负 + **GateP** 离子通道的第一个门X,计算神经科学常用这样的方式来描述离子通道的电导 $$g=g_{max}(X(V,t))^P(Y(V,t))^Q(Z(V,Ca,t))^R$$ $$\begin{aligned} {d(X(V,t))\over dt}&=\alpha_X(V)(1-X(V,t))+\beta_X(V)X(V,t) \\\\ &={{X_\infty(V)-X(V,t)}\over \tau_X} \end{aligned} $$ + **P** $$X(V,t)$$的幂，为非负整数 + **P_AlphaBetaType** 用**alpha/beta**的形式还是**inf/tau**的形式来描述这个离子通道，如果为True，则用**alpha/beta**的形式，否则用**inf/tau**的形式 + **P_InfNow** 有的离子通道采用**inf/tau**的方式来表达，但只有**inf**，没有**tau**，其意义是用无限短的时间就可以到达**inf**，如果模型中是这样的离子通道，则**P_InfNow**为True，否则为False + **P_Inf_Alpha** 上面公式中的$$\alpha_X(V)$$（当**P_AlphaBetaType=True**）或$$X_\infty(V)$$（当**P_AlphaBetaType=False**），目前NeuNet提供两种描述$$\alpha_X(V)$$的方法，一种是根据大量的离子通道总结出了$$\alpha_X(V)$$的几种一般形式，包括以下几种： ```katex p0+p1 \cdot V \tag{1} ``` ```katex p0+p1\cdot e^{V-p2\over p3} \tag{2} ``` ```katex p0+{p1\over p2+e^{V-p3\over p4}} \tag{3} ``` ```katex {p0\cdot(V-p1)\over p2-e^{V-p3\over p4}} \tag{4} ``` ```katex {p0 \over p1 \cdot e^{p2\cdot V} + p3\cdot e^{p4\cdot V}} \tag{5} ``` ```katex {1\over \sqrt {1+e^{V+p0\over p1}}} \tag{6} ``` ```katex p0+{p1\over p2+e^{V+p3\over p4}+e^{V+p5\over p6}} \tag{7} ``` 如上图，上面列表中的第1个到第7个就是这些一般形式，用户在使用的过程中，只需要输入公式**ID; p0; p1; pn**即可，如**4;0.3;9;1;9;-5**，注意各个元素要用分号隔开，不要多输入或者少输入。 另一种是对于一些无法用这些一般形式表达的离子通道，NeuNet还提供了script的表达方式，用户只需要把公式输进去就行了，如**OUT=1+2*EXP(-(V+56.1)/23.6)**。这里要注意的是，对于能够用一般形式表达的方程，请务必用一般形式表达，因为script采用查表的方式，一方面会降低计算精度，另一方面会影响计算速度。 + **P_Tau_Beta** 上面公式中的$$\beta_X(V)$$或$$\tau_X$$ + **GateQ** 离子通道的第二个门Y，所有参数的含义同**GateP** + **Q** $$X(V,t)$$的幂，为非负整数 + **Type** 用**alpha/beta**的形式还是**inf/tau**的形式来描述这个离子通道，如果为True，则用**alpha/beta**的形式，否则用**inf/tau**的形式 + **InfNow** 有的离子通道采用**inf/tau**的方式来表达，但只有**inf**，没有**tau**，其意义是用无限短的时间就可以到达**inf**，如果模型中是这样的离子通道，则**P_InfNow**为True，否则为False + **Inf_Alpha** 上面公式中的$$\alpha_X(V)$$（当**Type=True**）或$$X_\infty(V)$$（当**Type=False**） + **Tau_Beta** 上面公式中的$$\beta_X(V)$$或$$\tau_X$$ + **GateZ** 离子通道的第三个门Z，一般来说，离子通道只有1个或2个门，但有的K离子通道的电导不仅会跟电压有关，还可能会跟Ca有关，GateZ就是为这些Ca依赖的K离子通道准备的，其参数含义与**GateP**基本一致，需要注意的是，对于**Z_inf_alpha**和**Z_tau_beta**，其一般公式与**GateP**和**GateQ**是不同的，是考虑到Ca依赖的K离子通道中常见的公式而归纳出来的，如下： ```katex \quad {Ca\over Ca+p0} \tag{1} ``` ```katex \quad {p0+p1\cdot {Ca}^2 \over p2+p3\cdot {Ca}^2} \tag{2} ``` ```katex \quad {p0+p1\cdot {Ca}^4 \over p2+p3\cdot {Ca}^4} \tag{3} ``` ```katex \quad {p0\cdot e^{p1\cdot log_{10}(Ca)+p2\over p3}} \tag{4} ``` ```katex \quad {\max(p0,{p1\over p2+p3\cdot {Ca}^2})} \tag{5} ``` ```katex \quad p0+{p1\over p2+({p3\over Ca})^{p4}} \tag{6} ``` ```katex \quad \min(p0,p1+p2\cdot Ca+p3\cdot {Ca}^2) \tag{7} ``` ### 如何修改离子通道中Inf_Alpha和Tau_Beta的值 在属性列表中单击 **Inf_alpha** 或 **Tau_Beta**的值后弹出设置窗口如下图：  **Inf_alpha** 和 **Tau_Beta**的值支持分段函数。在上图中，**Piecewise Formula**模块为公式中的分段函数列表。 **Formula List** 中列出了可用的公式列表。选中某一个公式后单击 Add按钮，填写分段函数条件后将添加至左侧的分段函数列表中。 **Formula Graph**下方为每个门控变量的速率（Beta、Alpha）随膜电位的变化曲线和每个门控变量的时间常数（Tao、Inf）随膜电位的变化曲线显示区。 对于某一个选中的公式，需要在**Parameter Setting**中对 **p{n}** 参数进行设置。调整参数的值，右侧的图表会进行即时更新以便于更好的评估参数的合理性。 ### 如何在离子通道中的Inf_Alpha和Tau_Beta使用自定义的公式 在 Inf_Alpha和Tau_Beta 编辑器中的Formula List中选中Custom Function后编辑器将变为如下界面：  用户可以在Custom Function模块中编辑自定义的函数。函数示例**OUT=1.0+2*Ca*EXP(-(V+56.1)/23.6)**，也可以使用E0,E1的方式内接常用公式。如下示例：**OUT=MAX(1/(E0+E1), EXP(-(V+56.1)/23.6)/3.4)**，公式中的E0和E1将分别开启界面下方的E0和E1的输入权限，用户可以分别对E0和E1进行选择、设置公式。 **备注**：一般而言，尽可能的使用内置的公式，较为复杂的自定义公式将会降低计算速度。 ## 创建连接 1. 在左侧的【神经网络树形结构区域】中选中需要创建连接的【Spiking】层 2. 单击工具栏中的创建连接按钮，弹出网络连接配置窗口【Create Connection】  3. 在【Create Connection】窗口中的【Select a Pre-Layer】，选中一个连接源层，这个层可以是感知层也可以是Spiking层，也可以是步骤2中选中的网络层本身。一个Synapse 由 PreSynapse 和 PostSynapse 组成。由于 Synapse 具有多样性和复杂性，我们做了大的分类，不同类有不同的参数设置项。  【Connection Setting】中的参数含义如下： + **Pre-Synaptic Type** 突触类型，**Simple** 不具有可塑性，只是释放稳定的神经递质。目前仅支持** Simple** 类型 + **PostSynaptic Receptors** 接收器，目前仅支持 **Simple PSP e.g. AMPA** + **Connections Projection** 连接投射形状。每个preneuron在接收层上的投射范围，以preneuron在接收层的对应位置为中心，画一个形状，落在形状内部的神经元就是该神经元的所有postneuron。目前支持3种投射方式 + **矩形** R;-1;1;1;-1，R代表矩形，坐标采用计算机图形学的定义方式，第一个-1和第三个1定义了矩形的左下角坐标，第二个1和第四个-1定义了矩形了右上角坐标 + **椭圆** E;0;0;6;3;45，E代表椭圆，0和0定义了椭圆的重心，6和3定义了椭圆的长轴和短轴，45定义了椭圆的旋转角度 + **圆形** C;0;0;10，C代表圆形，0和0定义了圆心的坐标，10定义了圆的半径。 + **Weight Dsitribution** 投射的分布，支持均匀分布（U，U代表Uniform Distribution）和高斯分布（N; 1.5， N代表Normal Distribution，1.5代表标准差） + **Max Connection Count** 最大连接数量 4. 连接创建完成后可以在【树形结构】和【可视化】区域看到。如下图   ## 删除连接、层、离子通道 选中【神经网络结构】中的离子通道或者连接，或者层，单击删除按钮，根据提示，确认后即可删除选中的元素，如下图。  ## 创建ENV Env是为神经网络提供刺激源的一个设置。本质上讲就是为感知层【Sensory】提供外源刺激。 创建Env的步骤如下： 1. 单击【菜单栏】中的【Env】按钮，弹出【Multi Env Control】窗口  2. 左侧是Env列表，分为两类，一类是公共的Env，可以用于运行Demo；一类是自己创建的私有Env。用户可以单击列表中的Env进行打开和编辑。Demo中的Env也可以进行编辑，但不能直接保存，可以采用【Save As】的方式保存为私有的Env 3. 可以单击【Create】按钮或者【New Env】按钮新建Env。 4. 在【Env Info View】中输入相应参数  + **EnvName** Env的名称 + **Background intensity** 背景灰度，取值范围[0,255] + **Type** 添加的Env条目的类型,支持的条目类型如下： + **Flash Light** 光斑 + **Moving Light** 移动光斑 + **Image** 图片，仅支持128*80大小的图片，图片格式可以是bmp,jpg,png. + **Video** 视频,仅支持5M以内的视频，视频尺寸也需要保持在128*80大小 5. 新建Env子条目。可以单击新建按钮来为Env添加子条目。可以通过上下箭头按钮来进行调整子条目的顺序、删除按钮删除子条目操作。 6. 在【Env Property Edit View】中可以为选中的子条目进行参数配置。参数的含义如下表 | 属性 | 说明 | 属性 | 说明 | | ---- |----- | ---- |----| | Name | 名称 | Shape | 形状 | | Angle | 角度 | Duration | 持续时长 | | StartX | 起始X | StartY | 起始Y | | EndX | 结束X | EndY | 结束Y | | StartWidth | 起始宽度| StartHeight| 起始高度 | | EndWidth | 结束宽度| EndHeight | 结束高度 | | StartColor | 起始颜色| EndColor | 结束颜色 | 7. 在一个Env中可以添加多个子条目，这些子条目在神经网络运行时会依次进行执行。 8. 在底部的控制栏中，各按钮的主要功能描述如下 + **Del Env** 删除Env，指删除左侧Env列表中选中的Env + **New ENV** 新建Env + **Upload Env** 上传Env文件。可以通过其他渠道获取Env文件，例如本地版的NiMiBrain + **DownLoad Env** 下载Env文件。可以将在线创建的Env文件下载下来在本地使用，或者分发给别的用户。 + **Save** 保存当前打开的私有Env + **Save As** 将Demo中的Env保存为私有的Env或者将当前Env另存一份。 + **Cancel** 取消 ## 使用Env 在Spike Train Window旁边有一个下拉列表框，可以在这里选择要使用Env，在神经网络运行的时候单击启动按钮可以启动Env刺激，如下图。  **备注**：如果神经网络已经处于运行状态，则启动Env将会立即生效；如果神经网络未处于运行状态，启动Env并不会立即生效，Env将跟随神经网络一起启动。 ## 运行神经网络 运行神经网络需要依赖以下条件： 1. 打开或者新建一个神经网络 2. 较为通畅的网络条件 3. 云平台上有可用的GPU计算资源 满足以上条件的时候： 单击菜单栏的【Start】按钮即可启动神经网络。 在神经网络运行过程中，可以单击按钮【Pause】暂停运行神经网络，【Stop】按钮可以停止神经网络。在网络运行时，layer会由黄色变成黑色。 ## 选择/移除观察神经元 1. 在可视化神经网络层上选择某一个具体的神经元，按下【Ctrl】+【Shift】+【鼠标左键】，可以对具体的神经元放电活动进行观察。 2. 如果神经元数量较多，可以通过鼠标滚轮对可视化图像进行缩放 3. 对于已经选中的神经元，按下同样的按键【Ctrl】+【Shift】+【鼠标左键】即可移除选中观察的神经元。 如果你按照步骤操作，就可以观察到下面的效果。  ## Spike Train Window 默认情况下由于没有选择需要观察的神经元，【Spike Train Window】显示的内容是空的。需要选择观察神经元并进行运行后既可看到Spike 数据信息。参考[选择/移除观察神经元](#选择/移除观察神经元)
